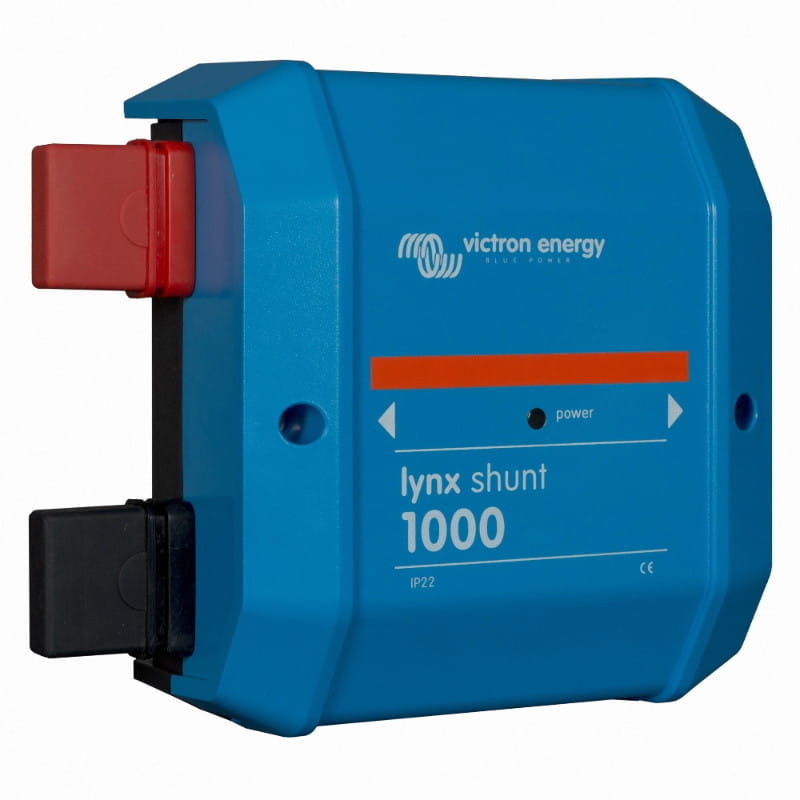

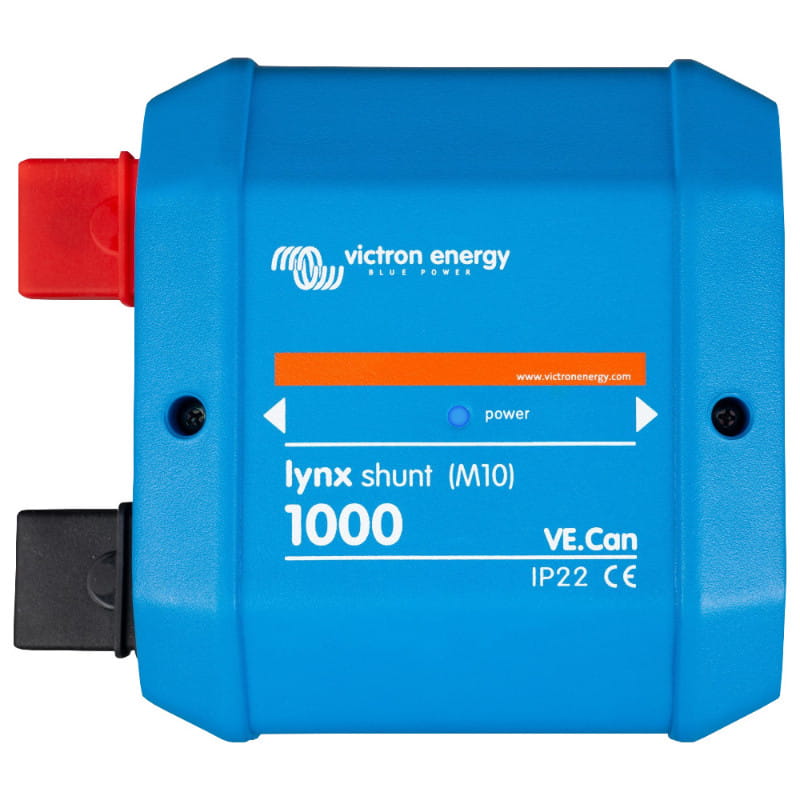

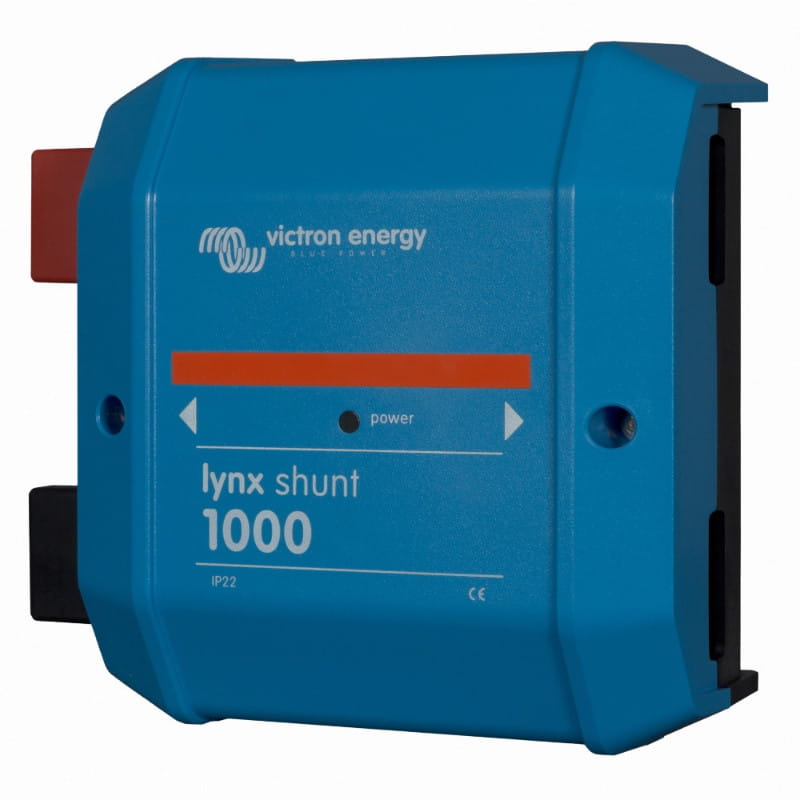

Lynx Shunt VE.Can (M10)

Lynx Shunt VE.Can (M10) to zaawansowany, modułowy monitor akumulatora marki Victron Energy, stworzony do skutecznego monitorowania i zarządzania dystrybucją energii w złożonych systemach DC. Dzięki precyzyjnym pomiarom prądu i napięcia, użytkownicy mają pełną kontrolę nad stanem naładowania akumulatorów oraz optymalizacją zużycia energii. Jest to wyjątkowy komponent większego systemu Victron Energy Lynx, który umożliwia integrację różnych elementów monitorujących i zabezpieczających, co znacząco poprawia wydajność i bezpieczeństwo każdej instalacji. Lynx Shunt VE.Can wspiera systemy energetyczne pracujące na napięciach 12V, 24V oraz 48V, oferując stabilność i wszechstronność w zróżnicowanych warunkach. Połączenie za pomocą złączy M10 gwarantuje łatwość montażu i stabilność całego systemu, a zaawansowane funkcje monitorowania umożliwiają użytkownikom ścisłe śledzenie stanu i wydajności akumulatorów. Do odczytu danych z urządzenia wystarczy użycie GX (np. Cerbo GX), co zapewnia wygodny i bezpieczny dostęp do szczegółowych informacji o pracy systemu.

Zaawansowane Monitorowanie i Łatwa Integracja

Dzięki funkcji precyzyjnego monitorowania, Lynx Shunt VE.Can (M10) rejestruje każdy detal dotyczący prądu i napięcia w instalacji energetycznej, umożliwiając dokładną analizę i optymalizację zużycia energii. Takie podejście zapewnia nie tylko kontrolę nad bieżącym stanem akumulatorów, ale też możliwość przewidywania i zapobiegania potencjalnym awariom. Zastosowanie tego urządzenia w instalacjach z wieloma akumulatorami daje właścicielom pełny wgląd w zużycie energii, a zarazem pozwala na bardziej świadome podejście do zarządzania zasobami. Victron Energy zadbał o to, by integracja Lynx Shunt VE.Can (M10) była możliwie jak najprostsza. Dzięki różnorodnym opcjom połączeń, takich jak złącza RJ45 i RJ10, instalacja jest intuicyjna i szybka, a dodatkowo umożliwia bezproblemowe podłączenie do dystrybutorów Lynx. To urządzenie zostało wyposażone także w zaawansowane funkcje alarmowe, co pozwala użytkownikom na szybkie reagowanie na wszelkie nieprawidłowości i zapewnia dodatkowy poziom bezpieczeństwa.

Specyfikacja techniczna

• Model: Lynx Shunt VE.Can (M10)
• Zakres napięcia zasilania: 9 - 70 Vdc
• Obsługiwane napięcia systemowe: 12V, 24V lub 48V
• Zabezpieczenie przed odwrotną polaryzacją: Brak
• Ocena bieżąca: 1000 Adc (ciągły)
• Pobór mocy:
  • 60 mA przy 12V
  • 33 mA przy 24V
  • 20 mA przy 48V
• Potencjalnie wolny styk alarmowy: 3A, 30Vdc, 250Vac

Połączenia

• Szyna zbiorcza: M10
• Bezpiecznik: M8
• VE.Can: RJ45 i terminator RJ45
• Podłączenie zasilania do Lynxa Dystrybutor: RJ10 (kabel RJ10 dostarczany z każdym dystrybutorem Lynx)
• Czujnik temperatury: Zacisk śrubowy
• Przekaźnik: Zacisk śrubowy

Inne

• Materiał obudowy: ABS
• Wymiary obudowy (wys. x szer. x gł.): 190 x 180 x 80 mm
• Waga jednostkowa: 1,4 kg
• Materiał szyny zbiorczej: Miedź cynowana
• Wymiary szyn zbiorczych (wys. x szer.): 8 x 30 mm
• Zakres temperatury roboczej: -40°C do +60°C
• Zakres temperatury przechowywania: -40°C do +60°C
• Wilgotność: Max. 95% (bez kondensacji)
• Klasa ochrony: IP22

Lynx Shunt VE.Can (M10) to niezawodny i funkcjonalny monitor akumulatora, zaprojektowany z myślą o zapewnieniu najwyższego poziomu kontroli nad dystrybucją energii. Dzięki szerokiemu zakresowi obsługiwanych napięć oraz różnorodnym opcjom integracji, stanowi on nieoceniony element systemów energetycznych wymagających precyzji i stabilności. Innowacyjne funkcje monitorujące, w połączeniu z modułową konstrukcją, czynią to urządzenie idealnym wyborem dla osób dbających o optymalizację i bezpieczeństwo energetyczne swoich instalacji.
