Zabudowa serwisowa F42164 lewa do MAN TGE L4H3 RWD

Zabudowa serwisowa F42164 lewa do MAN TGE L4H3 RWD

Produkt przeznaczony jest do MAN TGE L4H3 RWD. Jest to lewa zabudowa serwisowa przygotowana do organizacji wyposażenia i materiałów w przestrzeni ładunkowej.

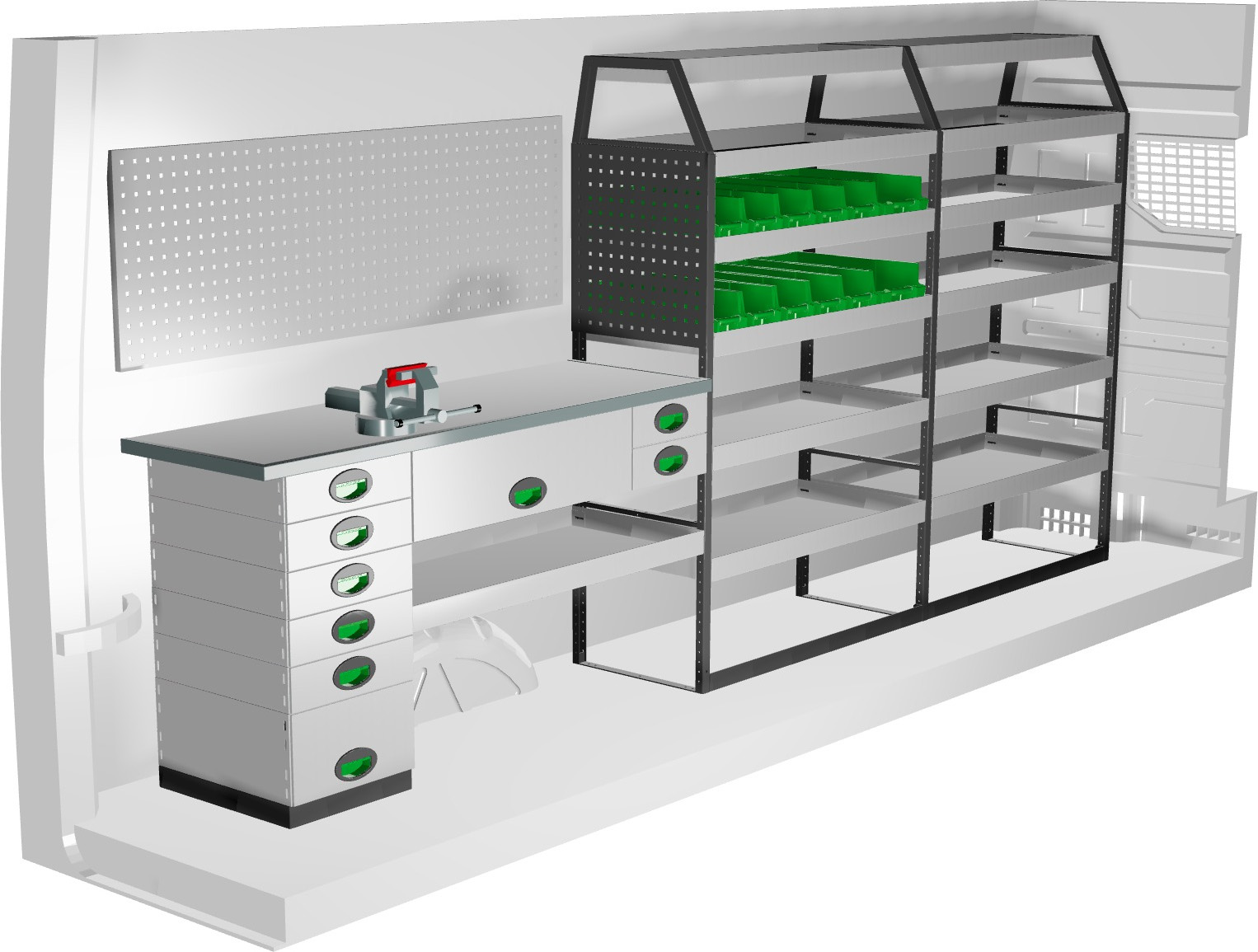

Zestaw obejmuje stalową konstrukcję z półkami, szufladami, pojemnikami, tablicami perforowanymi, blatem roboczym oraz imadłem. Układ jest dopasowany do konkretnego modelu samochodu dostawczego.

Opis produktu

Gotowe zestawy zabudów serwisowych System Edström są wykonywane ze stali i testowane zderzeniowo. Producent opracowuje je dla głównych modeli samochodów dostawczych.

Każdy zestaw ma wykorzystać dostępną przestrzeń ładunkową oraz uporządkować przewożone narzędzia, części i materiały. Ten wariant został przygotowany dla lewej strony MAN TGE L4H3 RWD.

Zabudowa jest przeznaczona między innymi dla rzemieślników, hydraulików, elektryków, techników serwisowych oraz innych pracowników wykonujących zadania w terenie.

Cechy główne

• Dopasowanie zoptymalizowane dla konkretnego modelu pojazdu.
• Konstrukcja ze szwedzkiej stali o wysokiej wytrzymałości i ograniczonej masie.
• Test zderzeniowy zgodnie z NS286 w zakresie bezpieczeństwa kierowcy i ładunku.
• Powłoka proszkowa ograniczająca podatność powierzchni na zarysowania.
• Kolor: antracytowa szara konstrukcja, jasnoszare elementy przechowywania i zielone detale.
• Nośność półki: 70 kg przy równomiernym rozłożeniu obciążenia.
• Nośność szuflady: 60 kg, a półki 70 kg przy równomiernym rozłożeniu obciążenia.
• System modułowy umożliwiający rozbudowę i zmianę wyposażenia.
• Możliwość przeniesienia systemu do kolejnego pojazdu.
• Szeroki zakres dostępnych akcesoriów.

Zastosowanie

Zabudowa służy do rozmieszczenia narzędzi, części, materiałów eksploatacyjnych i wyposażenia roboczego. Półki, szuflady oraz pojemniki tworzą oddzielne strefy przechowywania.

Blat roboczy i imadło pozwalają przygotować stanowisko do prostych prac wykonywanych przy pojeździe. Tablice perforowane można wykorzystać do rozmieszczenia wyposażenia zgodnego z systemem.

• Kompatybilny model: MAN TGE L4H3 RWD.
• Przeznaczenie: mobilny serwis, prace instalacyjne, techniczne i rzemieślnicze.

Podstawowe dane techniczne

Gwarancja i bezpieczeństwo

5 lat gwarancji: montaż wykonany przez certyfikowanego partnera System Edström obejmuje rozszerzoną gwarancję 5-letnią zamiast standardowej gwarancji 3-letniej.

Systemy zabudowy pojazdów są testowane zderzeniowo zgodnie z NS286. Test dotyczy ochrony kierowcy i przewożonego ładunku podczas codziennego użytkowania.

Zawartość zestawu

• 5502 – zestaw montażowy 2 × 1 szt.
• 5510 – zestaw montażowy do imadeł × 1 szt.
• 1712 – półka panelowa 470 × 997 mm × 10 szt.
• 2644 – cokół podporowy 470 × 392 × 55 mm × 1 szt.
• 2442 – szuflada 470 × 392 × 220 mm, z łożyskami kulkowymi × 1 szt.
• 2441 – szuflada 470 × 392 × 110 mm, z łożyskami kulkowymi × 5 szt.
• 6054 – płyta blatu roboczego 492 × 1700 × 30 mm × 1 szt.
• 2472 – szuflada 470 × 784 × 220 mm, z łożyskami kulkowymi × 1 szt.
• 2060 – przedłużenie ramy półki 470 × 230 mm × 3 szt.
• 3031 – plastikowy element dystansowy do panelu × 12 szt.
• 2431 – szuflada 470 × 302 × 110 mm, z łożyskami kulkowymi × 2 szt.
• 2024 – rama półki 470 × 1440 mm × 3 szt.
• 1612 – półka panelowa 300 × 997 mm × 2 szt.
• 2824 – szyna podporowa typu L 997 × 55 × 30 mm × 2 szt.
• 2162 – tablica perforowana 500 × 1500 mm, krawędź kołnierzowa × 1 szt.
• 5004 – imadło 115 mm ze szczękami do rur × 1 szt.
• 2120 – tablica perforowana 470 × 505 mm, blacha płaska × 1 szt.
• 3055 – pojemnik plastikowy 470 × 145 × 154 mm × 10 szt.
• 3057 – pojemnik plastikowy 470 × 235 × 154 mm × 2 szt.
• 1714 – półka panelowa 470 × 1086 mm × 1 szt.
• 6712 – mata gumowa 468 × 992 mm × 10 szt.
• 6799 – mata gumowa o szerokości 468 mm × 1,1 m.
• 6612 – mata gumowa 298 × 992 mm × 2 szt.
• 6714 – mata gumowa 468 × 1082 mm × 1 szt.

Montaż

• Montaż nie jest uwzględniony w zakresie produktu.
• Producent zaleca wykonanie zabudowy przez autoryzowanego dealera System Edström. Zapewnia to właściwy montaż, bezpieczeństwo i 5-letnią gwarancję.
• Samodzielny montaż obejmuje wyłącznie 3-letnią gwarancję.
• Instrukcja montażu jest wskazana przez producenta na źródłowej karcie produktu.

Uwagi

Przed montażem należy potwierdzić zgodność wersji pojazdu z oznaczeniem MAN TGE L4H3 RWD. Masa całego zestawu wynosi 180,16 kg i powinna zostać uwzględniona w bilansie ładowności pojazdu.
