Podniesiona podłoga F49312 do Ford Custom L1 23-, Volkswagen T7 L1

Podniesiona podłoga F49312 do Ford Custom L1 23-, Volkswagen T7 L1

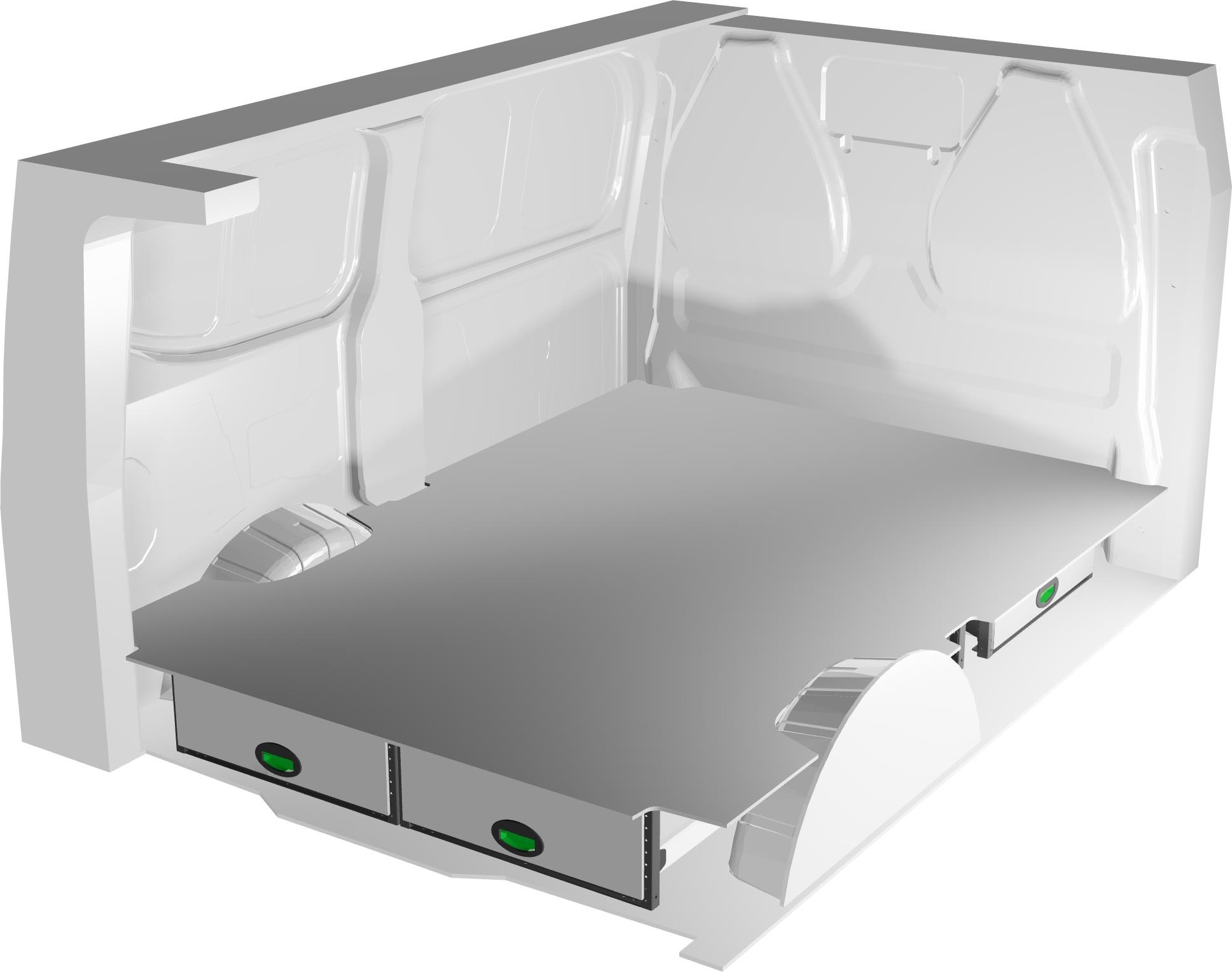

Produkt przeznaczony jest do Ford Custom L1 23- oraz Volkswagen T7 L1. Zestaw tworzy podniesioną podłogę z przestrzenią na trzy wysuwane szuflady.

Konstrukcja porządkuje przestrzeń ładunkową i zapewnia dostęp do wyposażenia od strony tylnej części samochodu dostawczego.

Kluczowe informacje

• Dopasowanie modelowe do wskazanych wersji pojazdów.
• Konstrukcja ze szwedzkiej stali o obniżonej masie.
• Badanie zderzeniowe zgodnie z NS286.
• Powłoka proszkowa ograniczająca powstawanie zarysowań.
• System modułowy umożliwiający rozbudowę i przeniesienie do kolejnego pojazdu.

Zastosowanie

Podniesiona podłoga służy do organizacji narzędzi, części i materiałów w samochodzie dostawczym. Trzy długie szuflady wykorzystują przestrzeń pod poziomem podłogi.

Kompatybilne modele:

• Ford Custom L1 23-
• Volkswagen T7 L1

Podstawowe dane techniczne

Organizacja przestrzeni ładunkowej

Zestaw wykorzystuje przestrzeń pod poziomem podniesionej podłogi. Trzy wydłużone szuflady mają format 650 × 1420 × 220 mm. Każda szuflada otrzymuje matę gumową 650 × 1420 mm.

Układ pozwala rozdzielić wyposażenie według rodzaju wykonywanych prac. Narzędzia, części i materiały mogą być przechowywane w osobnych szufladach. Dostęp odbywa się bez demontażu elementów podłogi.

Dziewięć ram półek 650 × 250 mm tworzy konstrukcję pod podniesioną podłogą. Zestaw montażowy T5310 jest przeznaczony do instalacji tej konfiguracji.

Konstrukcja i obciążenie

Elementy systemu wykonano ze szwedzkiej stali. Powierzchnia jest malowana proszkowo. Takie wykończenie ogranicza powstawanie zarysowań podczas użytkowania zabudowy.

Dopuszczalne obciążenie jednej szuflady wynosi 60 kg. Dopuszczalne obciążenie jednej półki wynosi 70 kg. Obie wartości dotyczą równomiernego rozłożenia ładunku.

Przy planowaniu wyposażenia należy rozdzielić ciężar na całej powierzchni szuflad i półek. Dane producenta nie wskazują dopuszczalnego obciążenia punktowego.

System modułowy

Zabudowa serwisowa System Edström ma budowę modułową. Producent przewiduje możliwość rozbudowy zestawu oraz uzupełniania go o akcesoria z oferty systemowej.

Konstrukcja może zostać przeniesiona do kolejnego pojazdu. Zakres takiego przeniesienia zależy od dopasowania modelowego i sposobu montażu w następnym samochodzie dostawczym.

W przypadku Ford Custom L1 23- oraz Volkswagen T7 L1 należy zachować konfigurację przewidzianą dla wskazanych wersji nadwozia.

Opis produktu

Gotowe zestawy zabudowy serwisowej do samochodów dostawczych zapewniają trwałą, badaną zderzeniowo szwedzką konstrukcję dla głównych modeli pojazdów. Każdy zestaw został opracowany w celu uporządkowania wyposażenia i wykorzystania przestrzeni ładunkowej. Rozwiązanie jest przeznaczone dla rzemieślników, hydraulików, elektryków, techników serwisowych oraz innych specjalistów pracujących w terenie.

Cechy główne

• Dopasowanie zoptymalizowane dla konkretnego modelu.
• Wytrzymała, lekka szwedzka stal.
• Badanie zderzeniowe zgodnie z NS286 dla ochrony kierowcy i ładunku.
• Wykończenie proszkowe zwiększające odporność na zarysowania.
• Kolor: antracytowa szara struktura z dopasowanymi jasnoszarymi elementami przechowywania i zielonymi detalami.
• Nośność: 70 kg na półkę przy równomiernym rozłożeniu obciążenia.
• Nośność: 60 kg na szufladę i 70 kg na półkę przy równomiernym rozłożeniu obciążenia.
• System modułowy umożliwiający rozbudowę i modernizację.
• Możliwość przeniesienia do kolejnego pojazdu.
• Szeroki zakres akcesoriów.

Gwarancja i bezpieczeństwo

5 lat gwarancji: gdy montaż wykonuje certyfikowany partner, zabudowa serwisowa System Edström jest objęta rozszerzoną gwarancją 5-letnią zamiast standardowej gwarancji 3-letniej.

Systemy zabudowy serwisowej są badane zderzeniowo zgodnie z NS286. Badanie ma na celu ochronę kierowcy i ładunku podczas codziennego użytkowania.

Zawartość zestawu

9907 - Dzielona podniesiona podłoga Transit Custom L1 23- | 250 × 1

3154 - Wydłużona szuflada 650 × 1420 × 220 mm × 3

2078 - Rama półki 650 × 250 mm, rama do podniesionej podłogi × 9

T5310 - Zestaw montażowy podniesionej podłogi × 1

6921 - Mata gumowa 650 × 1420 mm (3154, 3156) × 3

Montaż

• Cena nie obejmuje montażu.
• Zalecany jest montaż przez autoryzowanego dealera System Edström. Zapewnia to właściwą jakość wykonania, bezpieczeństwo i 5-letnią gwarancję.
• Samodzielny montaż obejmuje wyłącznie 3-letnią gwarancję.
• Instrukcja montażu.

Konfiguracja obejmuje elementy wymienione w sekcji zawartości zestawu. Przed montażem należy sprawdzić zgodność wersji pojazdu z oznaczeniem L1 i rokiem modelowym.

Produkt może być wykorzystany jako element zabudowy serwisowej zgodnie z przeznaczeniem producenta.
