Podniesiona podłoga F42116 do Fiat Scudo L1 od 2022, Expert Compact L1 od 2016, Jumpy L1 od 2016 -, Proace Compact L1 od 2019, Scudo L1 od 2022, Vivaro L1 od 2019

Podniesiona podłoga F42116 do Fiat Scudo L1 od 2022, Expert Compact L1 od 2016, Jumpy L1 od 2016 -, Proace Compact L1 od 2019, Scudo L1 od 2022, Vivaro L1 od 2019

Produkt przeznaczony jest do Fiat Scudo L1 od 2022 oraz Expert Compact L1 od 2016 oraz Jumpy L1 od 2016 - oraz Proace Compact L1 od 2019 oraz Scudo L1 od 2022 oraz Vivaro L1 od 2019.

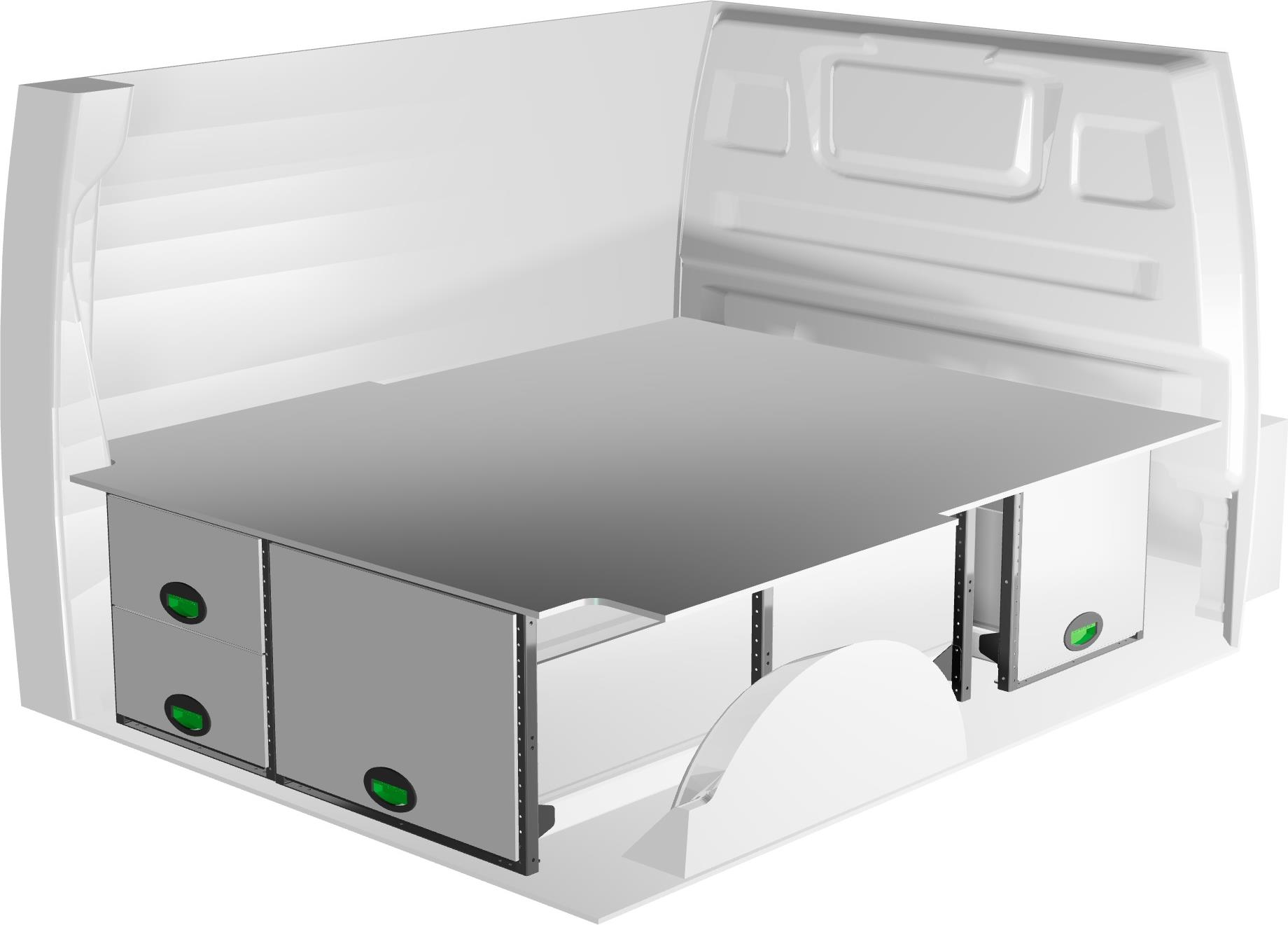

F42116 to gotowy zestaw zabudowy serwisowej z podniesioną podłogą. Układ wykorzystuje przestrzeń pod poziomem ładunkowym na długie szuflady i ramy półek.

Opis produktu

Gotowe zestawy zabudowy serwisowej System Edström są wykonywane dla głównych modeli samochodów dostawczych. Każdy zestaw ma dopasowanie do określonej wersji pojazdu i wykorzystuje dostępną przestrzeń ładunkową.

Rozwiązanie jest przeznaczone dla rzemieślników, hydraulików, elektryków, techników serwisowych oraz innych osób pracujących w terenie. Konstrukcja porządkuje narzędzia, materiały i wyposażenie przewożone w samochodzie dostawczym.

Kluczowe informacje

• Dopasowanie zoptymalizowane pod konkretne modele pojazdów.
• Konstrukcja ze szwedzkiej stali o ograniczonej masie własnej.
• Zabudowa przetestowana zderzeniowo zgodnie z NS286 pod kątem bezpieczeństwa kierowcy i ładunku.
• Wykończenie lakierem proszkowym ogranicza powstawanie zarysowań.
• Kolorystyka obejmuje antracytową strukturę, jasnoszare elementy przechowywania i zielone detale.
• Nośność półki wynosi 70 kg przy równomiernym rozłożeniu obciążenia.
• Nośność szuflady wynosi 60 kg, a półki 70 kg przy równomiernym rozłożeniu obciążenia.
• System modułowy pozwala rozbudować i zmienić konfigurację zabudowy.
• Zabudowę można przenieść do kolejnego pojazdu.
• Dostępna jest szeroka gama akcesoriów systemowych.

Zastosowanie

Podniesiona podłoga umożliwia przewożenie długich elementów w szufladach umieszczonych pod powierzchnią ładunkową. Górna część przestrzeni pozostaje dostępna do przewozu narzędzi, materiałów i innych elementów wyposażenia.

Kompatybilne modele:

• Fiat Scudo L1 od 2022
• Expert Compact L1 od 2016
• Jumpy L1 od 2016 -
• Proace Compact L1 od 2019
• Scudo L1 od 2022
• Vivaro L1 od 2019

Podstawowe dane techniczne

Układ zestawu

Konfiguracja obejmuje cztery długie szuflady. Dwie mają wymiary 470 × 1238 × 220 mm. Kolejne dwie mają wysokość 440 mm i szerokości 470 mm oraz 650 mm.

W zestawie znajdują się także ramy półek w dwóch rozmiarach. Sześć ram ma wymiary 470 × 470 mm. Trzy ramy mają wymiary 650 × 470 mm.

Maty gumowe są przypisane do wskazanych szuflad. Trzy maty 470 × 1238 pasują do elementów 3112, 3114 i 3116. Jedna mata 650 × 1238 jest przeznaczona do elementów 3148 i 3150.

Dzielona podniesiona podłoga 470 współpracuje z zestawem montażowym T5310. Wszystkie elementy tworzą konfigurację oznaczoną kodem F42116. Konfiguracja obejmuje podłogę, szuflady, ramy, maty i elementy montażowe.

Gwarancja i bezpieczeństwo

5 lat gwarancji: montaż wykonany przez certyfikowanego partnera obejmuje zabudowę System Edström rozszerzoną gwarancją 5-letnią zamiast standardowej gwarancji 3-letniej.

Systemy zabudowy pojazdów są testowane zderzeniowo zgodnie z NS286. Badanie dotyczy ochrony kierowcy i ładunku podczas codziennego użytkowania pojazdu.

Zawartość zestawu

• 9930 – dzielona podniesiona podłoga 470 – Jumpy/Vivaro/Expert/ProAce L1 × 1
• 3114 – długa szuflada 470 × 1238 × 220 mm × 2
• 2068 – rama półki 470 × 470 mm × 6
• 3150 – długa szuflada 650 × 1238 × 440 mm × 1
• 2069 – rama półki 650 × 470 mm × 3
• 3116 – długa szuflada 470 × 1238 × 440 mm × 1
• T5310 – zestaw montażowy podniesionej podłogi × 1
• 6944 – mata gumowa 470 × 1238 do elementów 3112, 3114 i 3116 × 3
• 6920 – mata gumowa 650 × 1238 do elementów 3148 i 3150 × 1

Montaż

• Montaż nie jest częścią zestawu.
• Zalecany jest montaż przez autoryzowanego partnera System Edström. Pozwala to zachować wymagany sposób instalacji, bezpieczeństwo i 5-letnią gwarancję.
• Samodzielny montaż obejmuje gwarancję 3-letnią.
• Producent wskazuje instrukcję montażu, lecz plik nie został dołączony do danych produktu.

Uwagi

Przed montażem należy potwierdzić wersję długości L1 oraz zgodność konfiguracji przestrzeni ładunkowej. Dane produktu wskazują zastosowanie do wymienionych modeli.

Produkt może być wykorzystany jako element wyposażenia samochodu dostawczego zgodnie z przeznaczeniem i instrukcjami producenta.
