Podniesiona podłoga F42217 do Ford Connect L1 24-, Caddy 5 L1 21-

Podniesiona podłoga F42217 do Ford Connect L1 24-, Caddy 5 L1 21-

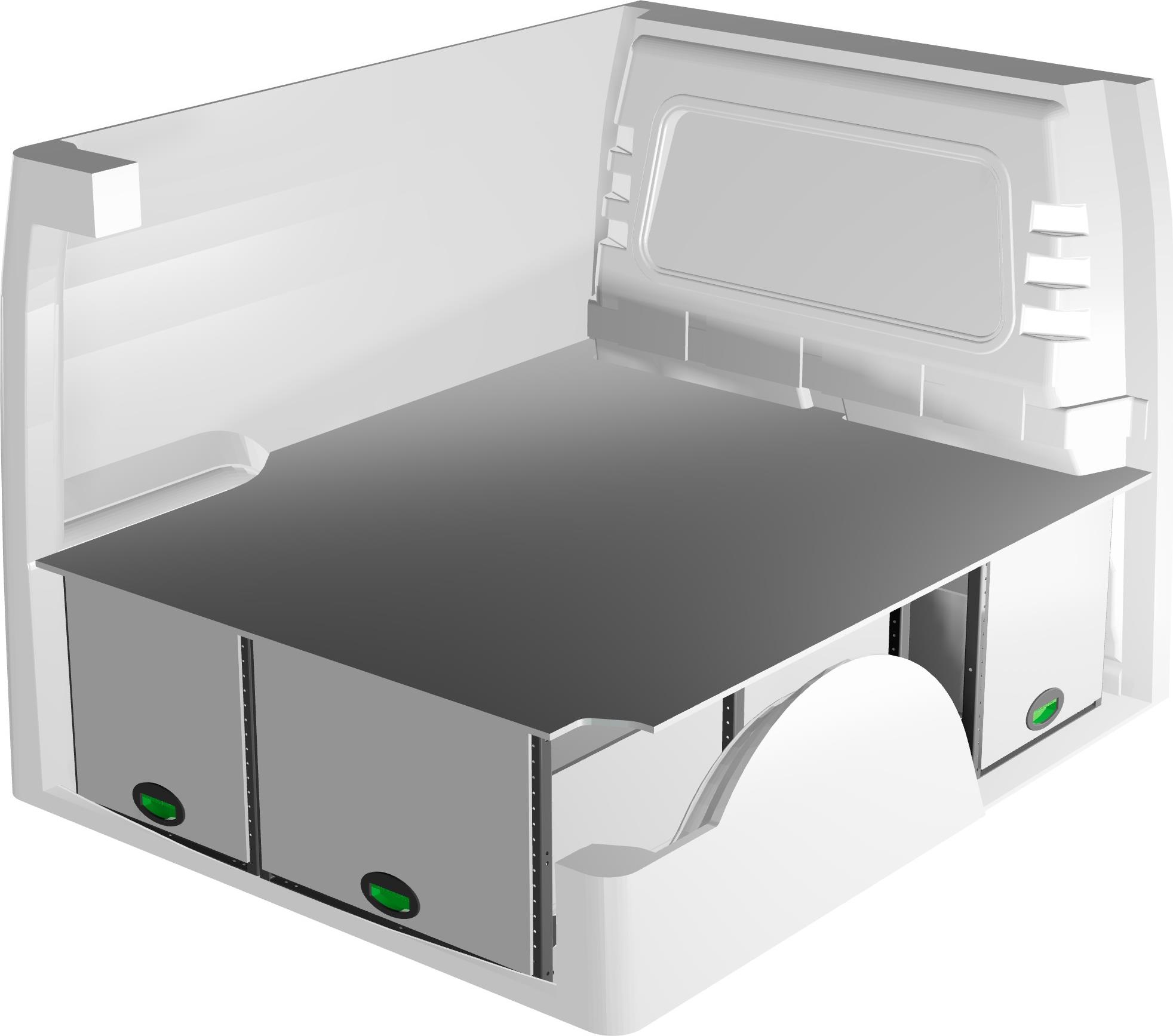

Produkt przeznaczony jest do Ford Connect L1 24- oraz Caddy 5 L1 21-. Zestaw F42217 tworzy podniesioną podłogę z wysuwanymi szufladami i ramami półek.

Konstrukcja wykorzystuje przestrzeń pod podłogą samochodu dostawczego. Umożliwia rozmieszczenie narzędzi, materiałów i wyposażenia w oddzielnych modułach.

Opis produktu

Gotowe zestawy zabudowy serwisowej System Edström są wykonywane ze szwedzkiej stali. Producent projektuje je pod konkretne modele samochodów dostawczych. Układ ma wykorzystać dostępną przestrzeń ładunkową i uporządkować przechowywanie wyposażenia.

Zestawy są przeznaczone między innymi dla rzemieślników, hydraulików, elektryków i techników serwisowych. Modułowa budowa pozwala rozbudować zabudowę lub przenieść ją do kolejnego pojazdu, zgodnie z informacją producenta.

Cechy główne

• Dopasowanie zoptymalizowane pod wskazane modele pojazdów.
• Konstrukcja ze szwedzkiej stali o niskiej masie własnej względem nośności.
• Test zderzeniowy zgodny z NS286, dotyczący bezpieczeństwa kierowcy i ładunku.
• Powłoka proszkowa ograniczająca powstawanie zarysowań powierzchni.
• Kolorystyka: antracytowa struktura, jasnoszare elementy przechowywania i zielone detale.
• Nośność półki wynosi 70 kg przy równomiernym rozłożeniu obciążenia.
• Nośność szuflady wynosi 60 kg, a półki 70 kg przy równomiernym obciążeniu.
• System modułowy umożliwia późniejsze rozszerzenie lub zmianę konfiguracji.
• Producent przewiduje możliwość przeniesienia zabudowy do następnego pojazdu.
• Szeroka gama akcesoriów pozwala uzupełnić konfigurację System Edström.

Zastosowanie

Podniesiona podłoga służy do zagospodarowania dolnej części przestrzeni ładunkowej. Szuflady zapewniają dostęp do wyposażenia bez układania go bezpośrednio na podłodze pojazdu.

Kompatybilne modele:

• Ford Connect L1 24-
• Caddy 5 L1 21-

Podstawowe dane techniczne

Układ podniesionej podłogi

Konfiguracja F42217 obejmuje trzy wysuwane szuflady. Jedna ma szerokość modułową 470 mm i długość 1238 mm. Druga wykorzystuje szerokość 470 mm oraz długość 1056 mm. Trzecia ma szerokość 650 mm i długość 1056 mm. Każda z nich ma wysokość 440 mm zgodnie z oznaczeniami elementów zestawu.

Nad szufladami przewidziano ramy półek w dwóch rozmiarach. Zestaw zawiera sześć ram 470 × 470 mm oraz trzy ramy 650 × 470 mm. Taki podział odpowiada szerokościom szuflad wymienionych w składzie produktu.

Do trzech szuflad dołączono osobne maty gumowe. Mata 6944 odpowiada formatowi 470 × 1238 mm. Mata 6942 ma format 470 × 1056 mm. Mata 6919 ma format 650 × 1056 mm. Oznaczenia kompatybilnych szuflad podano przy każdej pozycji zestawu.

Element 9921 tworzy dzieloną podniesioną podłogę 470. Zestaw T5310 obejmuje komponenty montażowe przeznaczone do tej podłogi. Cała konfiguracja została zestawiona pod wskazane warianty Ford Connect L1 24- oraz Caddy 5 L1 21-.

Gwarancja i bezpieczeństwo

Gwarancja 5 lat: gdy montaż wykonuje certyfikowany partner, zabudowa System Edström jest objęta przedłużoną gwarancją pięcioletnią zamiast standardowych trzech lat.

Systemy zabudowy pojazdów są testowane zderzeniowo według NS286. Badanie ma ograniczać ryzyko dla kierowcy i przewożonego ładunku podczas codziennej eksploatacji.

Zawartość zestawu

• 9921 – Podniesiona podłoga dzielona 470 – VW Caddy Cargo 21- × 1
• 3116 – Szuflada wysuwana 470 × 1238 × 440 mm × 1
• 2068 – Rama półki 470 × 470 mm × 6
• 3110 – Szuflada wysuwana 470 × 1056 × 440 mm × 1
• 3144 – Szuflada wysuwana 650 × 1056 × 440 mm × 1
• 2069 – Rama półki 650 × 470 mm × 3
• T5310 – Zestaw montażowy podniesionej podłogi × 1
• 6944 – Mata gumowa 470 × 1238, do elementów 3112, 3114 i 3116 × 1
• 6942 – Mata gumowa 470 × 1056, do elementów 3106, 3108 i 3110 × 1
• 6919 – Mata gumowa 650 × 1056, do elementów 3142 i 3144 × 1

Montaż

• Montaż nie jest ujęty w zakresie zestawu.
• Producent zaleca wykonanie zabudowy przez autoryzowanego dealera System Edström. Zapewnia to kontrolę jakości, bezpieczeństwa i warunki gwarancji pięcioletniej.
• Samodzielny montaż obejmuje gwarancję trzyletnią.
• Źródło wskazuje instrukcję montażu, lecz plik PDF nie został udostępniony w danych produktu.
