Podniesiona podłoga F49313 do Ford Custom L1 23-, T7 L1

Podniesiona podłoga F49313 do Ford Custom L1 23-, T7 L1

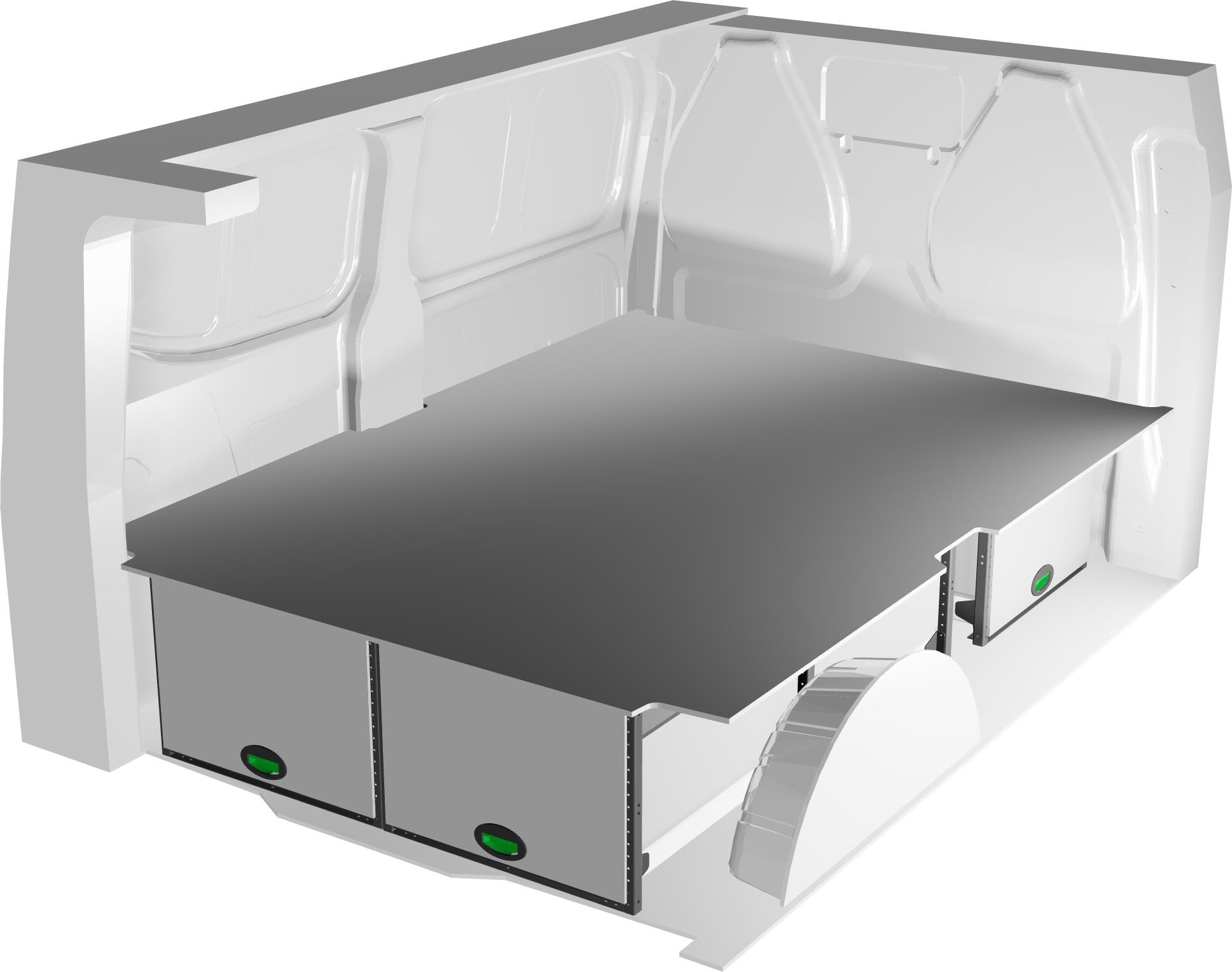

Produkt przeznaczony jest do Ford Custom L1 23- oraz T7 L1. Zestaw tworzy podniesioną podłogę z wysuwanymi szufladami i ramami półek.

Konstrukcja porządkuje przestrzeń ładunkową samochodu dostawczego. Umożliwia oddzielenie przechowywania narzędzi od powierzchni użytkowej nad podłogą.

Opis produktu

Gotowe zestawy zabudowy serwisowej System Edström są przeznaczone do głównych modeli samochodów dostawczych. Producent podaje szwedzką konstrukcję, testy zderzeniowe oraz dopasowanie do konkretnego pojazdu.

Układ zestawu wykorzystuje przestrzeń ładunkową i zapewnia wydzielone miejsca na wyposażenie. W tym wariancie podstawę tworzy dzielona podniesiona podłoga 470. Pod nią pracują trzy wysuwane szuflady o dwóch długościach.

Dziewięć ram półek umożliwia uporządkowanie układu zabudowy. Maty gumowe są przypisane do wskazanych szuflad i elementów systemu zgodnie z kodami producenta.

Zastosowanie obejmuje pojazdy rzemieślników, hydraulików, elektryków, techników serwisowych oraz pracowników terenowych korzystających z uporządkowanego wyposażenia.

Cechy główne

• Dopasowanie zoptymalizowane do określonego modelu pojazdu.
• Konstrukcja ze szwedzkiej stali o wysokiej wytrzymałości i niskiej masie własnej.
• Testy zderzeniowe zgodne z NS286, dotyczące bezpieczeństwa kierowcy i ładunku.
• Powłoka proszkowa ograniczająca powstawanie zarysowań.
• Kolor: antracytowa szara struktura, jasnoszare elementy przechowywania i zielone detale.
• Nośność półki: 70 kg przy równomiernym rozłożeniu obciążenia.
• Nośność szuflady: 60 kg nośność półki: 70 kg przy równomiernym rozłożeniu obciążenia.
• System modułowy umożliwiający rozbudowę i modernizację.
• Możliwość przeniesienia systemu do kolejnego pojazdu.
• Szeroki zakres akcesoriów.

Zastosowanie

Podniesiona podłoga jest przeznaczona do organizacji wyposażenia w samochodzie serwisowym. Szuflady tworzą oddzielne przestrzenie na narzędzia, części i materiały eksploatacyjne. Dostęp do nich odbywa się przez wysunięcie modułu spod poziomu podłogi.

Powierzchnia nad zestawem pozostaje częścią przestrzeni ładunkowej. Takie rozmieszczenie oddziela przechowywanie wyposażenia od górnej części zabudowy. Zestaw może pracować jako baza dalszego systemu modułowego.

Producent wskazuje możliwość rozbudowy, modernizacji i przeniesienia systemu do kolejnego pojazdu. Zakres takiego przeniesienia zależy od dopasowania elementów do pojazdu docelowego.

Kompatybilne modele:

• Ford Custom L1 23-
• T7 L1

Podstawowe dane techniczne

Układ elementów zestawu

Zestaw obejmuje dwie szuflady 650 × 1420 × 440 mm oraz jedną szufladę 650 × 1238 × 440 mm. Każda z nich stanowi osobny wysuwany moduł przechowywania.

Dziewięć ram półek ma wymiar 650 × 470 mm. Elementy te współpracują z podniesioną podłogą i modułami szuflad wskazanymi w zestawieniu producenta.

Do zestawu dołączono maty gumowe w trzech formatach. Ich oznaczenia odnoszą się do konkretnych kodów szuflad i elementów System Edström.

Gwarancja i bezpieczeństwo

5-letnia gwarancja: po wykonaniu montażu przez certyfikowanego partnera system zabudowy System Edström jest objęty rozszerzoną 5-letnią gwarancją zamiast standardowej gwarancji 3-letniej.

Systemy zabudowy pojazdów są testowane zderzeniowo zgodnie z NS286. Testy dotyczą ochrony kierowcy i ładunku podczas codziennego użytkowania.

Zawartość zestawu

• 9937 – dzielona podniesiona podłoga 470 – Ford Custom L1 23- × 1
• 3156 – wysuwana szuflada 650 × 1420 × 440 mm × 2
• 2069 – rama półki 650 × 470 mm × 9
• 3150 – wysuwana szuflada 650 × 1238 × 440 mm × 1
• T5310 – zestaw montażowy podniesionej podłogi × 1
• 6921 – mata gumowa 650 × 1420 mm, do elementów 3154 i 3156 × 3
• 6920 – mata gumowa 650 × 1238 mm, do elementów 3148 i 3150 × 2
• 6944 – mata gumowa 470 × 1238 mm, do elementów 3112, 3114 i 3116 × 1

Montaż

• Montaż nie jest uwzględniony w zestawie.
• Producent zaleca wykonanie zabudowy przez autoryzowanego dealera System Edström. Zapewnia to kontrolę jakości, bezpieczeństwa i 5-letnią gwarancję.
• Samodzielny montaż obejmuje wyłącznie 3-letnią gwarancję.
• Instrukcja montażu jest wskazana przez producenta na karcie produktu. Plik PDF nie został udostępniony w przekazanych danych.

Uwagi techniczne

Warunki gwarancji zależą od sposobu montażu. Instalacja wykonana przez certyfikowanego partnera jest objęta gwarancją 5-letnią. Przy samodzielnym montażu obowiązuje gwarancja 3-letnia.

Nośność 60 kg dotyczy pojedynczej szuflady przy równomiernym rozłożeniu obciążenia. Nośność 70 kg dotyczy pojedynczej półki przy równomiernym rozłożeniu obciążenia.

Montaż powinien uwzględniać dopasowanie zestawu do Ford Custom L1 23- oraz T7 L1. Producent zaleca wykonanie instalacji przez autoryzowanego dealera System Edström.

Produkt może być wykorzystany jako element wyposażenia pojazdu zgodnie z jego przeznaczeniem i wymaganiami montażowymi producenta.
